Detail produk:
|
| MESIN PEMOTONG PLAT: | GESER HIDROLIK CNC | Tegangan: | 380V, 220V, 380V Dapat Disesuaikan |
|---|---|---|---|
| Max. Maks. cutting width (mm) lebar pemotongan (mm): | 3200, 4000,6000,2500 | Nama: | mesin geser |
| Sistem pengaturan: | Estun E21 NC Control, Estun atau Cybelec atau Delam, E21S, Estun, E21/DAC360 | Memotong Bahan:: | Aluminium Baja Karbon Stainless Steel Logam |
| Nama Produk: | mesin geser hidrolik cnc | Jenis: | QC12K-8x3200, Geser Balok Ayunan |
| Menyoroti: | 2500 Geser Balok Ayun Hidrolik,4000 Geser Balok Ayun Hidrolik,mesin geser balok ayun |
||

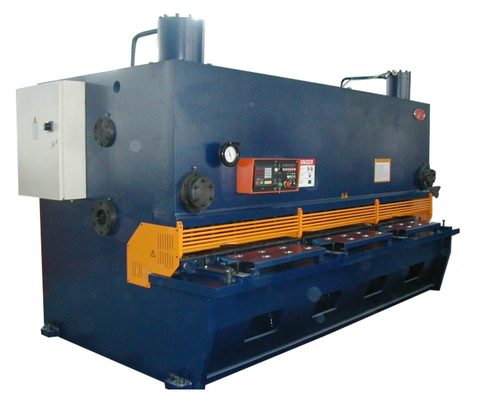

analisis mekanisme akurasi tinggi mesin geser balok ayun hidrolik
.Mesin ini mengadopsi struktur tipe pendulum, yang terutama terdiri dari bingkai, dudukan pisau, mekanisme penyesuaian jarak blade, mekanisme pengumpanan, stopper depan, stopper belakang, sistem hidraulik, dan sistem kelistrikan.
2. Bingkai terbuat dari struktur baja, pelat vertikal kiri dan kanan, meja kerja dan pelat tekanan dilas menjadi seluruh struktur.Setelah pengelasan, tekanan internal dihilangkan dengan temper, sehingga seluruh baja bagus dan stabilitasnya tinggi.
3. Penggunaan mesin bor dan penggilingan lantai skala besar Jerman, menggunakan metode pemrosesan, untuk pemesinan presisi, untuk memastikan akurasi pemesinan.
4. Sistem hidrolik terintegrasi Jerman Rexroth yang andal dan transmisi hidrolik;desain dapat secara efektif mengurangi masalah yang disebabkan oleh kebocoran cairan hidrolik.
5.Backgauge disesuaikan dengan sekrup bola presisi tinggi yang digerakkan oleh pengontrol E21S, selama proses konverter frekuensi mencegah perangkat pemosisian berayun horizontal, secara signifikan meningkatkan akurasi pemosisian.
6. Perangkat penyelarasan ringan, nyaman untuk operasi manual;silinder tekanan dengan mekanisme pegas built-in dan ujung bawah dilengkapi dengan paking bahan khusus untuk mencegah aluminium atau bahan lunak lainnya dicetak.
Bingkai yang sepenuhnya dilas, getaran menghilangkan stres, kekakuan tinggi, sistem penggerak hidrolik, sistem pengembalian silinder nitrogen, kokoh dan tahan lama, perangkat penyesuaian celah bilah dan penyesuaian halus dapat dengan mudah dioperasikan, garis bayangan untuk pemotongan yang baik, fotosel di bagian belakang mesin sebagai pelindung bagi operator dan orang lain, langkah pengukur mundur akan dikontrol dan ditunjukkan oleh E21 NC, pengukur belakang dilengkapi dengan kotak peredam
Stroke tunggal atau terus menerus sesuai pilihan Anda, pintu listrik terbuka, mesin akan berhenti bekerja, tangki minyak dan pintu kabinet listrik dilengkapi dengan segel karet, tenggorokan dilengkapi dengan penutup
Pelat penopang depan dilengkapi dengan bola, sehingga memudahkan pelat pengumpanan
| model | panjang pemotongan (mm) | ketebalan pemotongan (45 Kgs/mm2) | ketebalan pemotongan (70kkgs / mm2 | sudut menyapu (tetap) | Jumlah pukulan/menit | kedalaman tenggorokan | Jumlah jack tahan | stroek pengukur belakang |
pengukur belakang (X) dimensi (strip pemotongan mini) |
tenaga motor (KW) |
kapasitas minyak | panjang tinggi lebar | tinggi di bawah lantai | perkiraan berat (T) |
| QC12Y-4 * 2000 | 2000 | 4 | 2 | 1°30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4 * 3200 | 3200 | 4 | 2 | 1°30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6 * 2000 | 2000 | 6 | 3 | 1°30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6 * 3200 | 3200 | 6 | 3 | 1°30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6 * 4000 | 4000 | 6 | 3 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6 * 5000 | 5000 | 6 | 3 | 1°30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8 * 2500 | 2500 | 8 | 4 | 1°30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8 * 3200 | 3200 | 8 | 4 | 1°30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8 * 4000 | 4000 | 8 | 4 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16 * 2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16 * 3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16 * 4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20 * 2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20 * 3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20 * 4000 | 4000 | 20 | 10 | 2°30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
